Как работает продувка колодца переносным вентилятором

Как работает продувка колодца переносным вентилятором

Кратко: зачем продувать колодец перед спуском

Продувка колодца – принудительный воздухообмен, который вытесняет накопившуюся опасную среду и заменяет ее на пригодную для дыхания. Без продувки концентрация сероводорода, метана или нехватка кислорода остается на исходном уровне, а спускающийся попадает в условия, где сознание теряют за минуты. Поэтому продувка колодцев перед каждым спуском – обязательный этап работ в ОЗП.

Из чего состоит система продувки

Принудительная вентиляция колодца осуществляется при помощи трех элементов: вентилятор, воздуховод и прибор контроля загазованности. Все три элемента нужны одновременно – отсутствие любого из них превращает работу из контролируемой в опасную.

Переносной вентилятор

Переносной вентилятор через воздуховод нагнетает свежий воздух в колодец. Для большинства типовых объектов (колодцы, небольшие тепловые камеры) применяется серия ВСП-500, для крупных коллекторов и резервуаров – серия ВСП XX00/220 с производительностью до 6000 м³/час. Если объект относится к взрывоопасной зоне, нужны взрывобезопасные вентиляторы, а при отсутствии электропитания – пневматические вентиляторы.

Гибкий воздуховод

Гибкие воздуховоды подают или отводят воздух от нужной точки. Для присоединения D125 в каталоге есть гибкий воздуховод D125 длиной 10 м. Исполнение и способ соединения выбирают под вентилятор и условия среды. При соединении секций расход рассчитывают с учётом длины, диаметра, изгибов и сопротивления стыков, без единого процента потерь на отрезок.

Газоанализатор или газосигнализатор для контроля среды

Газоанализатор для колодца показывает фактическую концентрацию кислорода и опасных газов: сероводорода, угарного газа, метана, паров углеводородов. Газосигнализатор работает на сигнал – звук и свет при превышении ПДК. Прибор не входит в комплект вентилятора, но без него продувка не имеет смысла: вы не узнаете, что атмосфера стала допустимой.

Как работает продувка колодца

Вентилятор создаёт принудительный воздухообмен через подключённый рукав. Схему подачи и удаления воздуха определяют по конфигурации объекта и свойствам среды. Нельзя считать, что все опасные газы находятся только у дна.

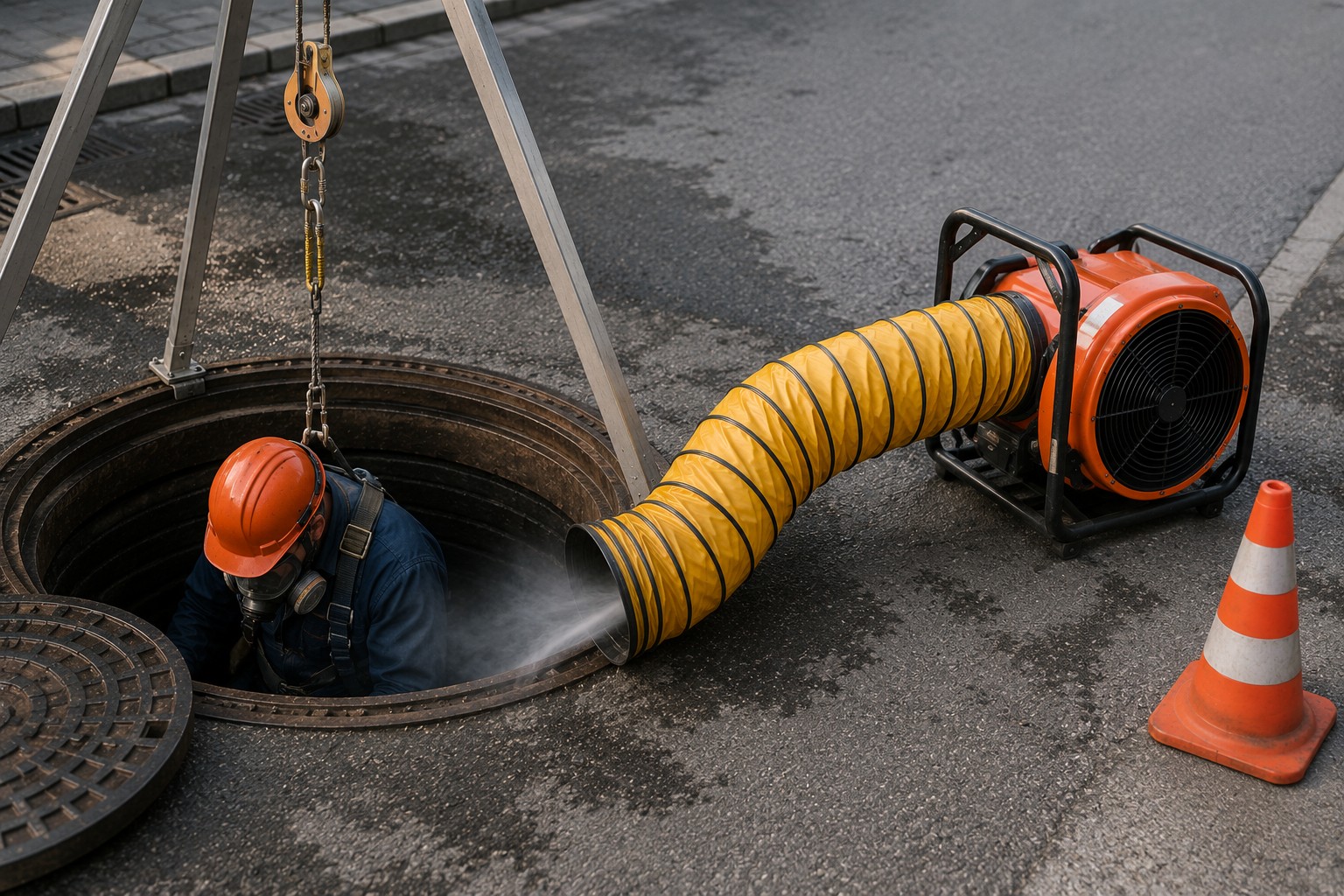

Вентилятор устанавливают возле колодца

Корпус ставят на ровной площадке так, чтобы воздухозабор был с наветренной стороны и не подсасывал газы из самого колодца. Расстояние до люка – минимум 1–1,5 м. Электрическое подключение – к источнику с подходящим напряжением: 220 В от стационарной сети или генератора, 12 или 24 В от АКБ или преобразователя.

Воздуховод опускают внутрь колодца ближе к нижней части

Конец рукава размещают по принятой для объекта схеме вентиляции. Он не должен быть пережат или перекрыт водой, илом и посторонними предметами. Положение рукава выбирают так, чтобы воздух проходил через требуемую зону, а не только циркулировал у люка.

Свежий воздух вытесняет опасную среду через открытый люк

При подаче воздуха организуют его выход по предусмотренному пути. Воздухозабор вентилятора располагают вне зоны, куда поступает отводимая среда. Фактическое состояние воздуха проверяют приборами.

Состояние воздуха контролируют прибором

Воздушную среду проверяют до начала подготовки и после продувки. Состав контролируемых показателей и порядок дальнейших измерений определяют для конкретного объекта и работ.

Пошаговый порядок выполнения продувки

Этап Что сделать Зачем это нужно На что обратить внимание
Подготовка Проверить наряд-допуск, состав бригады, исправность оборудования Без допуска работа в ОЗП запрещена; неисправный прибор хуже, чем его отсутствие Вентилятор включают «на сухую» на 10–20 секунд для проверки звука и вибрации
Замер до продувки Опустить датчик газоанализатора в колодец Понимать исходную обстановку и решать, нужен ли взрывобезопасный вентилятор Высокий уровень метана – переход на взрывобезопасную линейку
Подключение Соединить вентилятор и воздуховод Получить герметичный канал подачи воздуха На вентиляторах серии  ВСП-500 с 2024 года – байонетный замок, стыковка за пару секунд
Опускание Завести воздуховод в люк, опустить почти до дна Чтобы свежий воздух вытеснял тяжелые газы снизу 20 см от дна, не в воду и не в шлам
Продувка Включить вентилятор, выдержать расчетное время Полный обмен воздуха в объеме ОЗП за 10–15 минут Каждый дополнительный отрезок воздуховода 10 м – до минус 20% производительности
Контрольный замер Повторить замер газоанализатором Подтвердить, что атмосфера в норме По одной точке судить нельзя – измерить в нескольких уровнях
Спуск Бригада спускается в средствах защиты, газосигнализатор включен Прибор отслеживает изменение среды в реальном времени Вентилятор не выключают, он продолжает подачу свежего воздуха во время работ, для снижения интенсивности подачи воздуха может использоваться регулировка производительности (например чтобы не переохладить ОЗП в зимний период)

Шаг 1. Подготовить место и проверить оборудование

Площадку у люка освобождают, готовят страховочные элементы. Вентилятор и прибор проверяют до выезда: в полевых условиях ремонтировать нечем.

Шаг 2. Подключить воздуховод

Воздуховод подключают к нагнетающему патрубку вентилятора. На серии ВСП-500 байонетное соединение пристегивается за секунды, на крупных моделях с D200–500 мм – через манжету с затяжкой.

Шаг 3. Опустить воздуховод в колодец

Спускают плавно, контролируя, чтобы спираль не залипла на ступенях скоб. Конец воздуховода – около 20 см от дна.

Шаг 4. Включить подачу воздуха

Вентилятор запускают в установленном для объекта режиме. Продолжительность подготовки определяется требуемым воздухообменом и результатами контроля среды. Отсчёт времени после включения сам по себе не разрешает спуск.

Шаг 5. Проверить атмосферу газоанализатором

После расчетного времени датчик опускают в колодец и снимают значения по кислороду, сероводороду, угарному газу, метану. Если показания в норме – допускается спуск, если нет – продолжают продувку до установления приемлемых параметров среды.

Нужно ли продолжать вентиляцию после спуска

Да. После того как бригада спустилась, вентилятор не выключают. Воздухообмен в ОЗП поддерживается все время, пока внутри есть человек: источники газа могут оставаться активными (сток в коллектор, утечка в газовом колодце), а само присутствие людей снижает кислород за счет дыхания. Параллельно на бригаде работают газосигнализаторы – по индивидуальному прибору на человека.

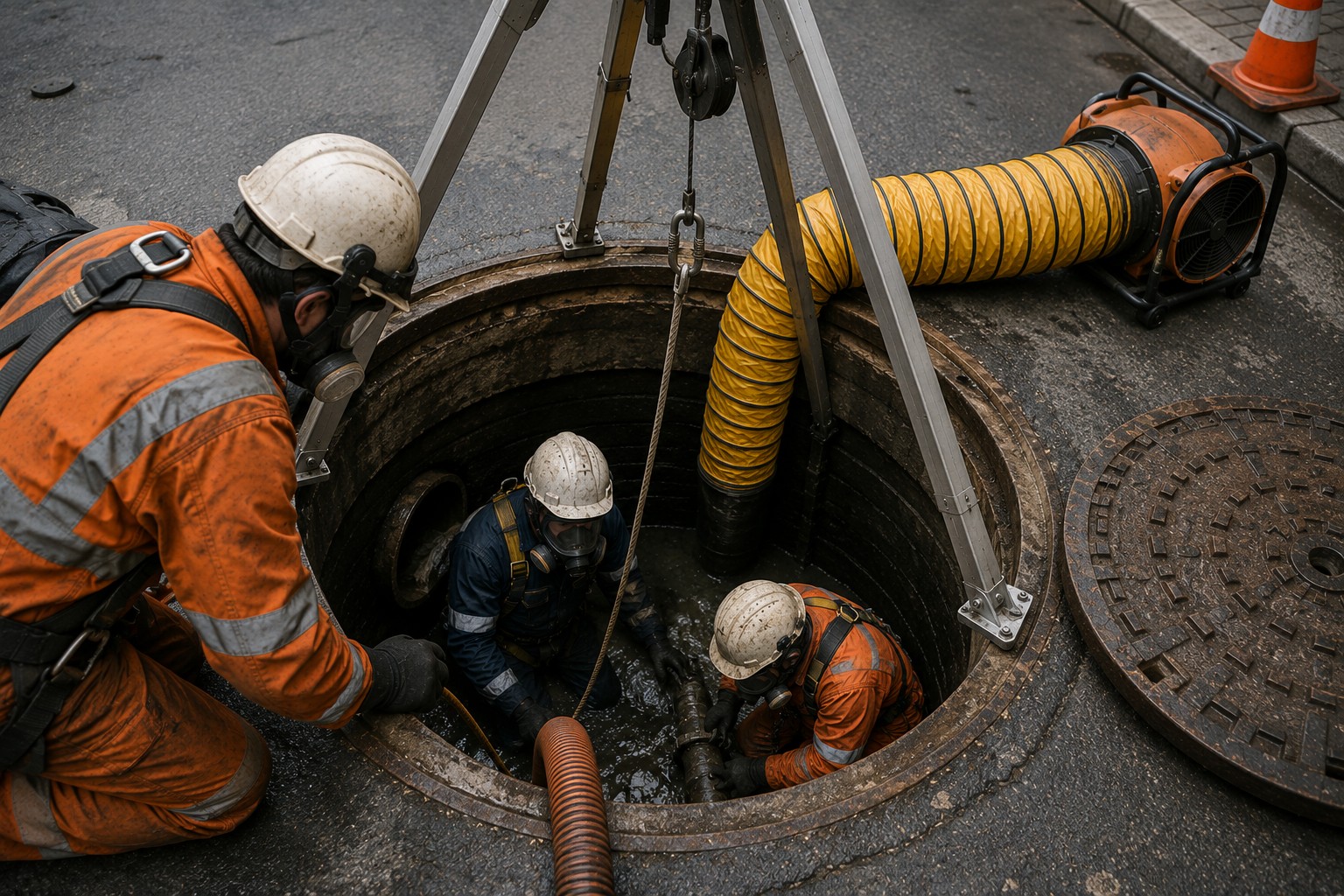

Как работает продувка колодца переносным вентилятором

Как подобрать производительность вентилятора

Вентилятор подбирают по объёму и конфигурации ОЗП, требуемому воздухообмену и условиям объекта. Применимость исполнения проверяют отдельно от производительности.

Почему важны длина и диаметр воздуховода

Фактический расход с подключённым рукавом зависит от характеристики вентилятора и сопротивления трассы. Его определяют с учётом длины, диаметра, изгибов и соединений. Универсального процента снижения на каждые 10 м нет.

Получить расчёт и подбор вентилятора. Сообщите тип и объём объекта, требуемый расход, длину и диаметр рукава, доступное питание и свойства среды.

Какой вентилятор выбрать для продувки колодца

Условия Что учитывать Категория для сравнения
Переносная установка для колодца Расход с трассой, доступное питание, исполнение ВСП-500
Требуется сравнить другие расходы при питании 220 В Характеристику вентилятора и сети ВСП-ХХ00/220
Есть требования к взрывобезопасности Маркировку, документы и применимость к среде Взрывобезопасные вентиляторы
Предусмотрен привод от сжатого воздуха Параметры пневмопитания и допустимые условия Пневматические вентиляторы

ВСП-500 для типовых задач

Модели серии ВСП-500 различаются источником питания. Выбор исполнения не подтверждает достаточность расхода для любого колодца: учитывают условия объекта и подключённую трассу.

Модель Питание
ВСП-500/12 12 В DC
ВСП-500/220 220 В AC

ВСП XX00/220 для крупных колодцев и сооружений

ВСП-1000/220, ВСП-1500/220, ВСП-2500/220, ВСП-4000/220 и ВСП-6000/220 нужны там, где обычной мощности уже не хватает, либо требуется большая длина воздуховодов -: коллекторы, технологические емкости, резервуары. Производительность – до 6000 м³/час, питание 220 В от стационарной сети.

Взрывобезопасные и пневматические модели для специальных условий

При требованиях к взрывобезопасности рассматривают взрывобезопасные вентиляторы с документально подтверждённой применимостью к среде. Для привода от сжатого воздуха есть пневматические вентиляторы. Сам тип привода не подтверждает пригодность к любой взрывоопасной атмосфере.

Типичные ошибки при продувке колодца

  • Выбирать положение воздуховода без учёта конфигурации объекта и свойств среды.
  • Применять обычное исполнение там, где требуются подтверждённые специальные свойства.
  • Соединять секции без расчёта сопротивления всей трассы.
  • Принимать работу вентилятора за подтверждение пригодности воздуха без контроля среды.

Частые вопросы

Как проветрить колодец перед спуском, если нет 220 В на объекте?

Сравните исполнения на 12 или 24 В постоянного тока с допустимым для них источником питания. Время работы от аккумулятора зависит от модели, режима, состояния батареи и условий подключения. При предусмотренном на объекте пневмопитании рассматривают пневматические вентиляторы. Их применимость к среде проверяют по документации.

Сколько по времени продувать колодец?

В правилах для принудительной вентиляции приведён критерий полного обмена воздуха в объёме ОЗП в течение 10–15 минут. Это требование к воздухообмену, а не разрешение спускаться через указанное время после включения. Режим подготовки и допуск определяют по условиям объекта и результатам контроля среды.

Можно ли начать спуск во время продувки?

Нет. Спускаются только после контрольного замера, который подтверждает безопасную атмосферу. Сама продувка при этом продолжается – воздухообмен поддерживается, пока внутри есть человек.

Получить каталог переносных вентиляторов и прайс на переносные вентиляторы. Наш специалист подберет модель вентилятора и комплект воздуховодов под объем ОЗП, длину трассы и условия питания.
